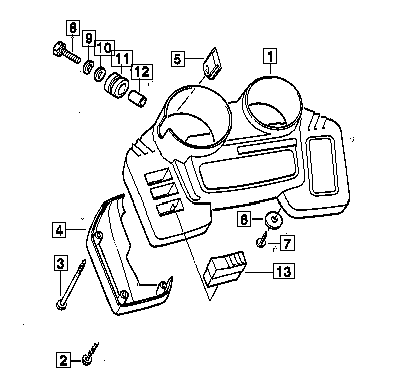

Dashboard mounting parts

Description Qty Inst Exp Partnumber R
1 Instrument carrier 1 62 21 2 306 472
1 Instrument carrier with RID 1 62 21 2 306 529 1
2 Bolt 3,5x20 5 62 14 1 244 766
3 Fillister head self-tapping screw 1 62 11 1 459 896
4 Cover left 1 62 21 2 306 497
4 Cover right 1 62 21 2 306 498
5 Grommet 1 61 21 2 306 320
6 Flat washer 1 65 13 2 225 757
7 Bolt 1 13 71 1 711 087
8 Hex bolt M6x30 2 07 11 9 913 101
9 Wave washer A6 2 07 11 9 932 096
10 Flat washer 6,4 2 07 11 9 936 408
11 Rubber grommet 3 31 42 1 235 615
12 Bush 2 31 42 1 232 242
13 Covering cap 2 32 71 1 459 318

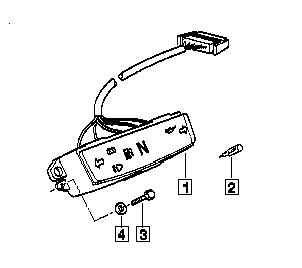

Telltale

Description Qty Inst Exp Partnumber R
1 Telltale 1 62 14 2 306 443 1
2 Bulb 12V 3W 3 62 14 2 306 126
2 Bulb 12V 1,7W X 62 14 2 306 127
3 Bolt 16LG 2 62 11 1 459 898
4 Flat washer 3,7 2 07 11 9 936 410

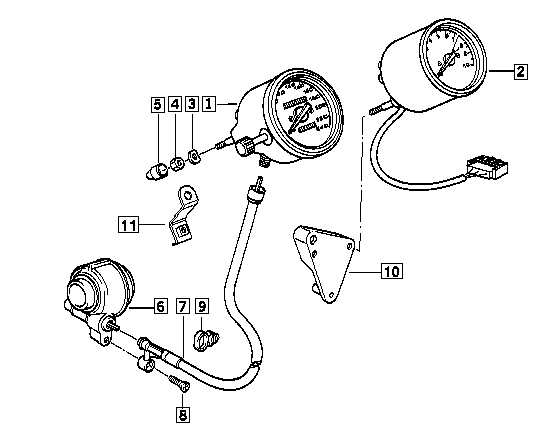

Speedometer/Tachometer

Description Qty Inst Exp Partnumber AT R
1 Speedometer, kph 1 62 12 2 306 504 1
1 Speedometer, mph/kph (UK) 1 62 12 2 306 505 1
2 Tachometer 1 62 13 2 306 442 AE 1
2 Tachometer 1 62 13 2 306 618 1
3 Wave washer B6 4 07 11 9 932 099
4 Hex nut M6 4 23 11 2 322 368
5 Cap 4 46 62 1 453 668
6 Speedometer drive I=3,0 1 62 12 2 306 287 1
7 Speedometer cable L=1040 mm 1 62 12 2 306 296 1
8 CSK fillister head screw M5x6 1 07 11 9 928 488
9 Bracket 1 62 12 2 306 249
10 Bracket 1 62 21 2 306 440

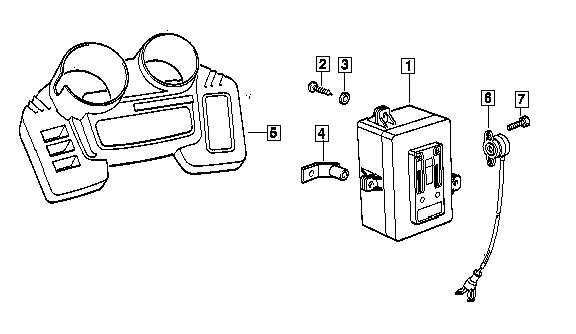

RID

Description Qty Inst Exp Partnumber R TI
1 Rider information display 1 62 13 2 306 531 1 T
2 Bolt 2 63 13 2 306 499
3 Wave washer B3 2 07 11 9 932 013
4 Spacer 1 62 21 2 306 522
5 Instrument carrier, RID 1 62 21 2 306 529 1
6 Gear position indicator switch 1 61 31 2 306 519 1
7 Hex bolt M4x25 2 07 11 9 913 097
